OT

SERIE OT

LAVATRICI VERTICALI CON PARTE SUPERIORE APERTA

Durante lo stoccaggio del vetro si corre spesso il rischio di provocare graffi alle lastre a causa dello sporco depositatosi durante la lavorazione

Questo problema può essere risolto grazie all’utilizzo di una lavatrice della serie OT, dedicata al lavaggio e all’asciugatura delle lastre, e che può essere integrata con differenti macchinari, quali linee verticali di molatura, foratura e fresatura, macchine a controllo numerico.

3 - 15 / 20 / 25 mm

1/8 - 0.6 / 3/4 / 1"

350 mm

13.8"

200 / 300 / 500 kg

441 / 661 / 1,102 Ibs

2/4/6

Tutto quello che devi sapere sulla serie OT



Quanto sono flessibili e modulari?

- A richiesta bracci con cinghie di trasporto per lavaggio di vetri sagomati

- Possibilità di essere integrate in tutte le linee di molatura, foratura e fresatura, macchinari CNC

- Spazzole disponibili anche per vetri Low-E

Quali sono gli strumenti per il controllo della produzione?

- Pannello nero con luci di ispezione

- Sensore anticaduta vetro

- Visualizzatori digitali regolazione spessore e velocita

Quali sono i componenti della macchina che consentono di raggiungere elevate performance?

- Ventilatore ad alta pressione insonorizzato

- Variazione della velocita del trasportatore tramite inverter (tranne serie 200)

- Corpo macchina e parti a contatto con I'acqua in acciaio inox o materiali non ossidabili (nessuna parte verniciata)

Cosa mi consente di raggiungere una qualità più elevata?

- Acqua calda per prelavaggio, prima sezione di lavaggio o risciacquo

- Gommoni per la movimentazione del vetro in cabina composti da una speciale mescola di gomma che non danneggia i vetri Low-E

La nostra gamma

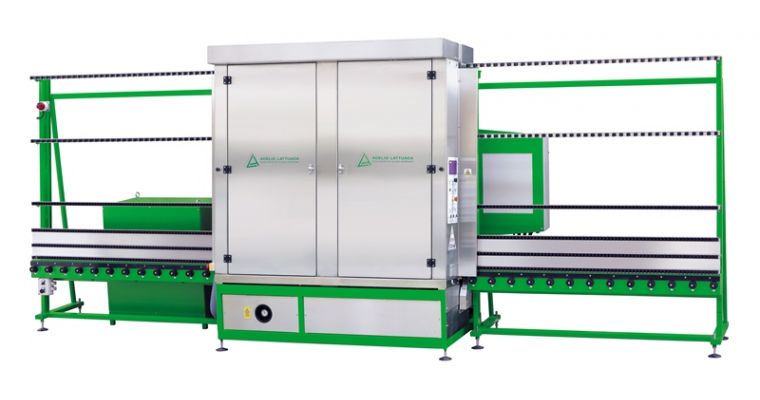

OT 1600/200/4S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 1.600 mm 63 "
Spessore Vetro Lavorabile 3 - 15 mm opt. 3 - 19 mm 1/8 - 0.6 " opt. 1/8 - 0.7 "
Potenza Installata 7 kw 7 kw
Ingombri 6.220x2.000 xH2.520 mm 244.8x78.7 xH99.2 "
Pesi Caricabili (su carro) 200 Kg 441 lbs
Pesi Caricabili (totale) - -
Spazzole 4 4

US
Dimensioni Minime lavorabili 300x300 mm 11.8x11.8 "
Spessore Vetro Lavorabile pari all’apertura carro del modello
Potenza Installata 2 * kw 2 * kw
Ingombri 550x600 xH770 mm 21.6x23.6 xH30.3 "
Spazzole 2 2

OT 1600/200/2S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm* 13.8x H3.9 "*
Dimensioni Massime Lavorabili 1.600 mm 63 "
Spessore Vetro Lavorabile 3 - 15 mm opt. 3 - 19 mm 1/8 - 0.6 " opt. 1/8 - 0.7 "
Potenza Installata 7 kw 7 kw
Ingombri 5.970x1.860 xH2.520 mm 235x73.2 xH99.2 "
Pesi Caricabili (su carro) 200 Kg 441 lbs
Pesi Caricabili (totale) - -
Spazzole 2 2

OT 1600/200/4S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 1.600 mm 63 "
Spessore Vetro Lavorabile 3 - 15 mm opt. 3 - 19 mm 1/8 - 0.6 " opt. 1/8 - 0.7 "
Potenza Installata 7 kw 7 kw
Ingombri 6.220x2.000 xH2.520 mm 244.8x78.7 xH99.2 "
Pesi Caricabili (su carro) 200 Kg 441 lbs
Pesi Caricabili (totale) - -
Spazzole 4 4

OT 1600/300/4S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 1.600 mm 63 "
Spessore Vetro Lavorabile 3 - 20 mm opt. 3 - 30 mm 1/8 - 3/4 " opt. 1/8 - 1.2 "
Potenza Installata 9 kw 9 kw
Ingombri 6.220x2.000 xH2.520 mm 244.8x78.7 xH99.2 "
Pesi Caricabili (su carro) 300 Kg 661 lbs
Pesi Caricabili (totale) - -
Spazzole 4 4

OT 1600/300/6S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 1.600 mm 63 "
Spessore Vetro Lavorabile 3 - 20 mm opt. 3 - 30 mm 1/8 - 3/4 " opt. 1/8 - 1.2 "
Potenza Installata 9 kw 9 kw
Ingombri 6.710x2.000 xH2.520 mm 264.1x78.7 xH99.2 "
Pesi Caricabili (su carro) 300 Kg 661 lbs
Pesi Caricabili (totale) - -
Spazzole 6 6

OT 1600/500/4S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 1.600 mm 63 "
Spessore Vetro Lavorabile 3 - 25 mm opt. 3 - 40 mm 1/8 - 1 " opt. 1/8 - 1.6 "
Potenza Installata 9 kw 9 kw
Ingombri 6.710x2.000 xH2.520 mm 264.1x78.7 xH99.2 "
Pesi Caricabili (su carro) 500 Kg 1,102 lbs
Pesi Caricabili (totale) - -
Spazzole 4 4

OT 1600/500/6S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 1.600 mm 63 "
Spessore Vetro Lavorabile 3 - 25 mm Optional: 3 - 40 mm 1/8 - 1 " opt. 1/8 - 1.6 "
Potenza Installata 9 kw 9 kw
Ingombri 7.210x2.200 xH2.520 mm 283.8x86.6 xH99.2 "
Pesi Caricabili (su carro) 500 Kg 1,102 lbs
Pesi Caricabili (totale) - -
Spazzole 6 6

OT 2000/300/4S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 2.000 mm 78.7 "
Spessore Vetro Lavorabile 3 - 20 mm opt. 3 - 30 mm 1/8 - 3/4 " opt. 1/8 - 1.2 "
Potenza Installata 9 kw 9 kw
Ingombri 6.220x1.860 xH2.920 mm 244.8x73.2 xH114.9 "
Pesi Caricabili (su carro) 300 Kg 661 lbs
Pesi Caricabili (totale) - -
Spazzole 4 4

OT 2000/300/6S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 2.000 mm 78.7 "
Spessore Vetro Lavorabile 3 - 20 mm opt. 3 - 30 mm 1/8 - 3/4 " opt. 1/8 - 1.2 "
Potenza Installata 9 kw 9 kw
Ingombri 6.720x1.860 xH2.920 mm 264.5x73.2 xH114.9 "
Pesi Caricabili (su carro) 300 Kg 661 lbs
Pesi Caricabili (totale) - -
Spazzole 6 6

OT 2000/500/4S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 2.000 mm 78.7 "
Spessore Vetro Lavorabile 3 - 25 mm opt. 3 - 40 mm 1/8 - 1 " opt. 1/8 - 1.6 "
Potenza Installata 14 kw 14 kw
Ingombri 6.710x1.860 xH2.920 mm 264.1x73.2 xH114.9 "
Pesi Caricabili (su carro) 500 Kg 1,102 lbs
Pesi Caricabili (totale) - -
Spazzole 4 4

OT 2000/500/6S Layout macchina
US
Velocità 0,5 - 5 m/min 19.7 - 197 "/min
Dimensioni Minime Lavorabili 350xH100 mm 13.8xH3.9 "
Dimensioni Massime Lavorabili 2.000 mm 78.7 "
Spessore Vetro Lavorabile 3 - 25 mm opt. 3 - 40 mm 1/8 - 1 " opt. 1/8 - 1.6 "
Potenza Installata 14 kw 14 kw
Ingombri 7.210x2.200 xH2.520 mm 283.8x86.6 xH99.2 "
Pesi Caricabili (su carro) 500 Kg 1,102 lbs
Pesi Caricabili (totale) - -
Spazzole 6 6
